L1マルチGNSS受信機 評価キット

L1マルチGNSS受信モジュールに、
各種入出力ポートを備えた評価用の受信機ユニットです。

製品の特徴

概要

モジュールと各種入出力ポートを組み合わせた評価キットです。
付属のアンテナやケーブルを接続するだけで、L1マルチGNSS受信機をご利用いただけます。

キットの内容

  • ケース入り受信機×2
  • ACアダプタ×2
  • 無線モデム用電源接続ケーブル×2
  • シリアルケーブル(ストレート)×2
  • 920MHz無線モデム×2
  • 920MHz無線アンテナ×2
  • L1対応 GNSSアンテナ(MJ-3006-GL1-ANT)×2
  • アンテナ土台、アタッチメント×2
  • アンテナケーブル×2
  • 変換コネクタ×2
  • CD:評価用PCソフトウェア、各種ドキュメント含む

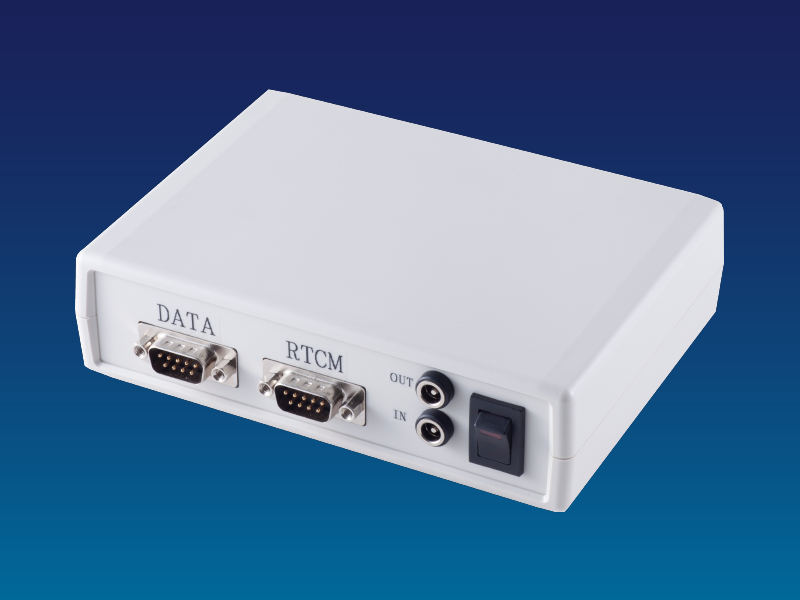

L1評価キットケース入りGNSS受信機L1評価キットケース入受信機

920MHz無線モデム920MHz無線モデム

製品仕様

製品名 L1マルチGNSS受信機
RTK評価キット
L1マルチGNSS受信機(+IMU)
RTK評価キット
製品型番 MJ-3007-GL1-EVK MJ-3007-GL1-IMU
使用モジュール LIマルチGNSSモジュール LIマルチGNSSモジュール+IMU
捕捉衛星・信号 GPS(L1)、GLONASS(G1)、QZSS(L1※オプション)
初期位置算出時間 コールド・スタート:90秒(typ.)
ウォーム・スタート:35秒(typ.)
ホット・スタート:12秒(typ.)
衛星再捕捉時間:2秒(typ.)
測位精度(RMS) 自律測位:1.5m
動的リアルタイムキネマティック:5cm+1ppm×基線長(<5km)
静的リアルタイムキネマティック:0.5cm+1ppm×基線長(<5km)
最大出力レート 10Hz
入出力インタフェース LV-TTL UART×2
入力フォーマット RTCM SC104 Version 3.1
出力フォーマット NMEA0183 Version 3.0/RTCM SC104 Version 3.1

マゼランの技術で実現IMUの高度カップリング※IMU付き評価キットで利用できます

L1マルチGNSS受信機+IMU RTK評価キットは、高精度衛星測位モジュールに、マゼランシステムズジャパン独自の高度カップリング技術によってIMUを組み合わせ、より安定した正確な位置、姿勢角、時刻、速度等の出力を可能にした評価キットです。
平坦でない地面を移動する時は、左右の傾き(Roll)、前後の傾き(Pitch)、垂直軸を中心とした回転(Yaw)が発生し、車体に対する測位アンテナの位置がぶれ、車両の制御がより困難になります。
これらの問題を解消するため、傾きを検出し、正確で安定した位置情報を提供するIMUが、自動運転システムには要求されます。

L1マルチGNSS受信機IMU付き評価キットL1マルチGNSS受信機(+IMU)RTK評価キット

左右の傾きを検出

前後の傾きを検出

垂直軸を中心とした回転を検出

また、従来品と比べ当社のGNSS測位モジュール+IMU製品は、飛躍的なコストダウンを実現しました。

  • GNSS受信機は、回路規模の縮小や部品の共通化を行い、製造コストを低減。
  • IMUは、低コストであるMEMSセンサーを使用しながらも、高価なセンサーと同等の精度と安定性を実現。
【想定される適用例】
  • 農業機械
  • 自動搬送車
  • 産業・建設機械
  • パーソナルモビリティ・電動車椅子
  • ドローン・UAV(無人飛行物体)
  • 自動車・バス(自律航法)

トレーラー

自動輸送車

クレーン

ドローン

L1対応GNSSアンテナ

  • 捕捉衛星:GPS(L1)、GLONASS(G1)、Galileo(E1)、Beidou(B1)
  • サイズ:φ148×60(mm)(*2)
  • 重量:405g(*2)
  • 動作電圧範囲:3.3~15.0V
  • 消費電流:40mA以下

*2土台は除く
*アンテナケーブルは付属しません。

多周波対応GNSSアンテナ

製品の仕様は予告なく変更することがあります。ご使用にあたりましては、必ず最新の資料を参照していただくようお願いいたします。
