多周波マルチGNSS受信機 評価キット
次世代多周波マルチGNSS受信ボードに各種入力ポートを備えた評価用の受信機ユニットです。
製品の特徴
概要
モジュールと各種入出力ポートを組み合わせた評価キットです。
付属のアンテナやケーブルを接続するだけで、次世代多周波マルチGNSS受信機をご利用いただけます。
キットの内容
- QZSS対応多周波マルチGNSS受信機ユニット
(ケース入り受信機) - 通信ケーブル
- 電源用アタッチメント
- ACアダプタ
- 多周波対応GNSSアンテナ（MJ-3009-GM4-ANT）
- アンテナ土台、アタッチメント
- アンテナケーブル
- QZSSモニター
- CD:評価用PCソフトウェア、各種ドキュメント含む
QZSS対応多周波マルチGNSS受信機ユニット
多周波対応GNSSアンテナ

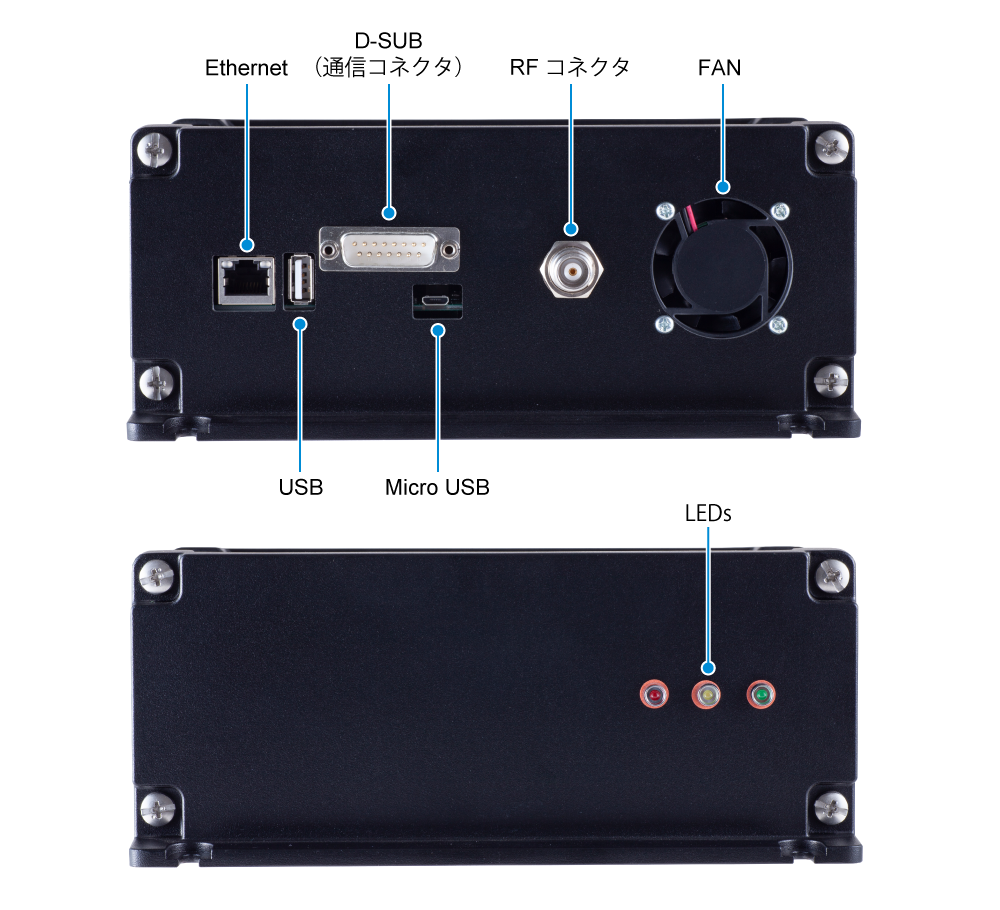

QZSS対応多周波マルチGNSS受信機ユニット
製品仕様
| 製品名 | QZSS対応多周波マルチGNSS受信機 RTK／PPP評価キット |
QZSS対応多周波マルチGNSS受信機＋IMU RTK／PPP評価キット |
|---|---|---|
| 製品型番 | MJ-3008-GM4-QZS | MJ-3008-GM4-QZS−IMU |
| 使用モジュール | 次世代多周波マルチGNSSRTK／PPPモジュール | 次世代多周波マルチGNSSRTK／PPPモジュール＋IMU |
| 捕捉衛星・信号 | GPS（L1・L2・L5）、QZSS（L1・L2・L5・L6）、GLONASS（G1・G2）、Galileo（E1・E5a・E5b・E5）、Beidou（B1・B2・B3） | |
| 初期位置算出時間 | コールド・スタート：90秒（typ.） ウォーム・スタート：35秒（typ.） ホット・スタート：12秒（typ.） 衛星再捕捉時間：4秒（typ.） |
|
| 測位精度（RMS） | 自律測位：1.5m RTK（リアルタイムキネマティック）動的：5cm+0.7ppm×基線長（＜30km） RTK（リアルタイムキネマティック）静的：0.5cm+0.7ppm×基線長（＜30km） PPP（MADOCA）：＜10cm PPP-RTK（CLAS）動的：＜6.94cm PPP-RTK（CLAS）静的：＜3.47cm |
|
| 姿勢精度（RMS） | 方位角（Heading）：0.500 deg 以下 前後の傾き（Pitch）：0.500 deg 以下 左右の傾き（Roll）：0.500 deg 以下 |
|
| 最大出力レート | 100Hz | |
| 入出力インタフェース | RS232C×2/Ethernet×1（*1） | RS232C×2/CAN×1/Ethernet×1（*1） |
| データフォーマット | NMEA0183 Version 3.0（Output） / RTCM SC104 Version 3.2（Input/Output） | NMEA0183 Version 3.0（Output） / NMEA2000（Output） / RTCM SC104 Version 3.2（Input/Output） |
| サイズ（W×D×H㎜） | 206.2×155×86㎜ | |
| 重量 | 1500g | |
| 消費電力 | 10W以下 | |
| 電源 | DC12V | |
*1Ethernetポートでの通信機能はオプションです。
マゼランの技術で実現IMUの高度カップリング※IMU付き評価キットで利用できます
QZSS対応多周波マルチGNSS受信機+IMURTK／PPP評価キットは、高精度衛星測位モジュールに、マゼランシステムズジャパン独自の高度カップリング技術によってIMUを組み合わせ、より安定した正確な位置、姿勢角、時刻、速度等の出力を可能にした評価キットです。
平坦でない地面を移動する時は、左右の傾き（Roll）、前後の傾き（Pitch）、垂直軸を中心とした回転（Yaw）が発生し、車体に対する測位アンテナの位置がぶれ、車両の制御がより困難になります。
これらの問題を解消するため、傾きを検出し、正確で安定した位置情報を提供するIMUが、自動運転システムには要求されます。
また、従来品と比べ当社のGNSS測位モジュール＋IMU製品は、飛躍的なコストダウンを実現しました。
- GNSS受信機は、回路規模の縮小や部品の共通化を行い、製造コストを低減。
- IMUは、低コストであるMEMSセンサーを使用しながらも、高価なセンサーと同等の精度と安定性を実現。
【想定される適用例】
- 農業機械
- 自動搬送車
- 産業・建設機械
- パーソナルモビリティ・電動車椅子
- ドローン・UAV（無人飛行物体）
- 自動車・バス（自律航法）
多周波対応GNSSアンテナ
| 捕捉衛星・信号 | GPS（L1・L2・L5）、QZSS（L1・L2・L5・L6）、GLONASS（G1・G2）、Galileo（E1・E5a・E5b・E5・E6）、Beidou（B1・B2・B3）、SBAS（L1） |
|---|---|
| サイズ | φ148×60(mm)(*2) |
| 重量 | 405g(*2) |
| 動作電圧範囲 | 3.3～15.0V |
| 消費電流 | 40mA以下 |
| その他 | LTE band21信号 対策済み |
*2土台は除く
製品の仕様は予告なく変更することがあります。ご使用にあたりましては、必ず最新の資料を参照していただくようお願いいたします。
